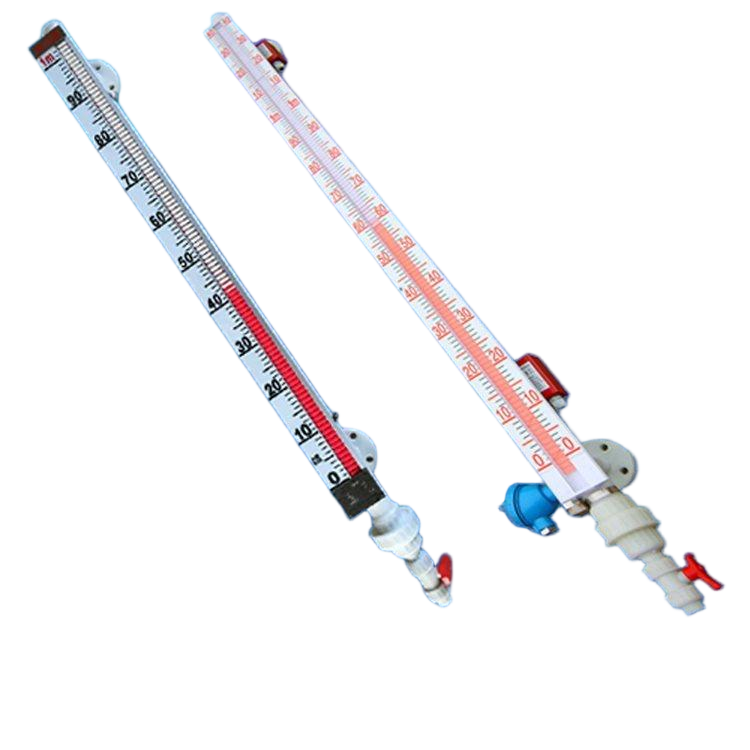

GCC-PP 系列 PP防腐磁翻板液位计是安徽初辰（GCC）专为强腐蚀性介质液位监测研发的工业自动化仪表，采用聚丙烯（PP）防腐材质与磁耦合翻板指示技术，实现化工、环保、电镀等行业储罐液位的直观、可靠、免维护测量。
一、产品概述——GCC-PP 系列 PP防腐磁翻板液位计
安徽初辰（GCC）作为专业工业自动化仪表制造商，深耕液位测量领域多年。GCC-PP 系列 PP防腐磁翻板液位计是针对化工、环保水处理、电镀、制药、食品、电力等行业中强酸、强碱及盐类腐蚀性介质储罐液位监测需求而开发的高性价比液位测量仪表。该产品广泛应用于盐酸储罐、稀硫酸槽、氢氧化钠溶液池、电镀液槽、污水处理加药装置等工况场景。
该产品基于浮力原理与磁耦合原理工作：液位计主体管内装有与液位高度对应的磁性浮子，当容器内液位升降时，浮子随液位同步升降，浮子内永久磁钢通过磁耦合驱动外部磁翻柱指示器翻转180°，实现液位的直观指示。液位上升时翻柱由白转红，下降时由红转白，红白交界处即为实际液位高度。整个过程无需外部电源，指示机构与被测介质完全隔离，确保安全可靠。
①PP防腐材质：接液部件采用聚丙烯材质，耐大多数酸碱盐腐蚀；②磁耦合翻板指示：红白双色翻柱，可视距离远，无需能源；③完全隔离设计：指示机构与介质零接触，杜绝渗漏；④功能扩展灵活：可选配远传变送器、磁性开关，实现远程监控与报警；⑤免维护长寿命：结构简单无机械磨损，使用寿命达3~5年。
二、GCC-PP 系列 核心技术参数
| 参数项 | 规格值 |
|---|---|
| 测量范围 | 300~4000mm（超过5000mm可定制） |
| 显示精度 | ±10mm |
| 分辨率 | 10mm |
| 盲区 | 无（全量程可视） |
| 工作频率 | 静态测量（无频率限制） |
| 输出信号 | 可选4~20mA（配远传变送器）/ 开关量（配磁性开关） |
| 供电电源 | 指示器无需供电；远传变送器DC 24V |
| 显示方式 | 红白双色磁翻柱，液位红线指示 |
| 防护等级 | IP54（标准）/ IP66（可选） |
| 防爆等级 | ExdⅡBT4（可选配防爆型远传/开关） |
| 过程温度 | -20~70℃（PP材质） |
| 过程压力 | 常压（≤0.1MPa） |
| 材质 | 接液部件：PP；浮子：PP/PTFE/316L可选；翻柱：铝合金/塑料 |
| 安装方式 | 侧装（法兰连接）/ 顶装（法兰连接） |
三、GCC-PP 系列 7大核心特点
【PP防腐材质，耐强酸碱腐蚀】接液管体、法兰及浮子主体采用聚丙烯（PP）材质，除浓硝酸、发烟硫酸等强氧化性酸外，可耐大多数无机酸、有机酸、碱及盐类溶液腐蚀。PP材质比重小、强度高、常温耐冲击性好，是氢氟酸、盐酸、稀硫酸等强腐蚀介质液位测量的经济实用选择。
【磁耦合翻板指示，完全介质隔离】指示机构（磁翻柱面板）与被测介质通过主体管壁完全隔离，浮子磁场穿透管壁驱动翻柱翻转，实现零接触、零渗漏的液位指示。该设计从根本上杜绝了传统玻璃管液位计的破裂泄漏风险，特别适用于有毒、有害、强腐蚀性介质的液位监测。
【无需外部电源，本质安全防爆】磁翻板指示部分纯机械结构工作，无需任何外部供电即可实现液位可视化显示。在易燃易爆场合，即使不配置防爆型远传附件，基础指示功能本身即具备本质安全特性，大幅降低现场电气安全隐患。
【红白双色翻柱，可视距离远】磁翻柱采用红白双色设计，液位上升时翻柱由白转红，下降时由红转白，红白交界线清晰标识实际液位高度。标准翻柱高度10mm，面板可视距离可达30米以上，满足大型储罐、室外槽池的远距离读数需求。
【功能模块化扩展，支持远程监控】在基础指示型之上，可灵活选配磁致伸缩远传变送器（输出4~20mA标准信号）或磁性控制开关/接近开关，实现液位的远程连续监测、高低位报警及泵阀联锁控制。远传精度可达±5mm，满足DCS、PLC等自动化系统的接入需求。
【结构简单可靠，终身免维护】产品无复杂电子电路、无机械传动磨损件，核心运动部件仅为磁性浮子。在正常工作条件下，浮子沿导向管上下浮动，不受介质粘度、泡沫、轻微沉积影响，使用寿命可达3~5年，真正实现安装后免维护运行。
【安装方式灵活，适应多种容器】支持侧装（侧面法兰连接，适用于立式储罐、卧式槽罐）和顶装（顶部法兰连接，适用于地下池、埋地储罐、开口槽）两种安装方式。法兰规格涵盖DN20、DN25、DN50、DN80、DN150，可按HG20592~20635-97等标准定制，满足不同管径和连接需求。
四、PP防腐磁翻板液位计工作原理
GCC-PP 系列 PP防腐磁翻板液位计基于浮力原理与磁耦合原理实现液位测量。液位计主体管通过法兰与容器连通，主体管内装有与液位高度对应的磁性浮子。当容器内液位发生变化时，主体管内液位同步升降，磁性浮子在液体浮力作用下沿导向管上下浮动。
液位高度 = 浮子位置高度 = 红白翻柱交界线对应刻度值
浮子内部封装有永久磁钢（通常为环形或柱状钕铁硼磁体），其磁场强度足以穿透PP材质主体管壁。当浮子经过某段翻柱时，磁场作用于翻柱内的小磁柱，驱动翻柱翻转180°，使外侧颜色由白色变为红色。浮子离开后，翻柱在磁保持作用下保持翻转状态；当液位下降浮子反向经过时，翻柱再次翻转恢复白色。因此，红色翻柱区域始终与液位高度一致，红白交界线即为实时液位值。
对于远传型产品，在主体管外侧对应液位高度位置安装磁致伸缩传感元件或干簧管开关阵列。浮子磁场作用于传感元件，将磁信号转换为4~20mA标准电流信号或开关量信号，实现液位的远程传输与自动控制。整个测量过程不受介质密度波动（在允许范围内）、温度变化及轻微气泡影响，测量稳定可靠。
五、GCC-PP 系列 典型应用场景
🏭 化工行业酸碱储罐
适用介质：盐酸、稀硫酸、氢氟酸、次氯酸钠、各种酸碱盐溶液
环境条件：常温常压，强腐蚀性气氛
选型建议：推荐侧装式，PP材质主体+PP浮子，可选配4~20mA远传接入DCS系统
🌊 环保水处理加药系统
适用介质：PAC、PAM、次氯酸钠、氢氧化钠、硫酸等水处理药剂
环境条件：室外或半室外，药剂储罐/溶药槽
选型建议：侧装或顶装，配高低位报警开关，实现自动加药控制
⚡ 电镀行业液槽监测
适用介质：镀铬液、镀镍液、镀铜液、各种电镀前处理酸碱液
环境条件：电镀车间，含腐蚀性蒸汽
选型建议：侧装式，PP材质，注意介质温度不超过70℃，可选IP66防护
💊 制药行业药剂储罐
适用介质：稀盐酸、稀硫酸、各种药用酸碱溶液
环境条件：洁净车间或普通厂房，卫生要求较高
选型建议：侧装式，PP材质，表面光滑易清洁，可选卫生级法兰连接
🍞 食品行业CIP清洗液罐
适用介质：氢氧化钠清洗液、硝酸清洗液、酸碱交替清洗液
环境条件：食品厂CIP站，常温常压
选型建议：侧装式PP材质，注意清洗液温度峰值，建议配温度监测
⚡ 电力行业脱硫脱硝
适用介质：石灰石浆液、氨水、脱硫剂储罐液位
环境条件：电厂脱硫区，含腐蚀性粉尘
选型建议：侧装式，PP材质，建议配远传变送器接入电厂监控系统
六、GCC-PP 系列 安装指南
1. 安装位置选择
液位计安装必须垂直于水平面，垂直度偏差不得超过2°，确保浮子在主体管内自由上下运动。
安装位置应避开容器进料口、出料口及搅拌器附近，防止液体冲击导致浮子剧烈晃动或翻柱乱翻。
主体管周围200mm范围内禁止有导磁体靠近，包括铁磁性支架、管道、阀门等，避免磁场干扰影响测量准确性。
对于露天安装场合，建议加装防雨防护罩，避免雨水直接冲刷翻柱面板和远传接线盒。
2. 侧装式安装步骤
确认储罐法兰规格与液位计法兰匹配（通常为DN20/25/50 PN1.0），检查密封面完好无损。
在储罐侧面预定高度开孔并焊接法兰短管，确保法兰面水平且与罐壁垂直。
将液位计主体管法兰与储罐法兰对接，装入密封垫片（推荐使用PTFE或橡胶垫片），按对角顺序均匀紧固螺栓。
安装完成后，使用磁钢沿翻柱面板自下而上导引一次，使所有翻柱统一校准为：零位以下红色、零位以上白色。
缓慢开启储罐下引液阀门，使介质平稳进入主体管，观察液位上升过程中翻柱翻转是否顺畅、颜色变化是否一致。
3. 顶装式安装步骤
确认地下池或开口槽顶部法兰规格，顶装型液位计通常配有加长连接杆和地脚法兰。
在池顶或槽盖中心位置开孔并固定法兰底座，确保底座水平稳固。
将液位计主体管从顶部插入，法兰与底座对接紧固，主体管底部应距池底50~100mm。
检查浮子导向管是否垂直、无弯曲，确保浮子能自由浮动不受卡阻。
同样使用磁钢进行翻柱校准，然后缓慢注入介质进行功能验证。
4. 电气接线说明
远传变送器接线：打开接线盒，按标识接入DC 24V电源（+24V、0V），信号输出端接4~20mA接收设备（I+、I-）。接线完成后检查绝缘电阻，确保无短路。
磁性开关接线：干簧管开关通常为无源触点输出，按常开（NO）或常闭（NC）需求接入报警回路或PLC输入模块，触点容量一般为AC 220V/1A或DC 24V/0.5A。
防爆型接线：防爆型远传/开关必须使用防爆格兰头引入电缆，接线盒盖必须拧紧并确保防爆面完好，严禁在带电状态下开启防爆外壳。
5. 调试校准方法
零位校准：在主体管无液状态下，用磁钢贴近翻柱面板零位线，确保零位线以下所有翻柱显示红色，零位线以上显示白色。
满位验证：将容器注满至满量程高度，检查翻柱翻转是否到达满量程刻度，红白交界线应与实际液面高度一致，误差不超过±10mm。
远传信号校准：使用标准电流表监测4~20mA输出，零位对应4mA，满位对应20mA，如有偏差调节变送器零点/满度电位器。
开关点设定：在需要报警的液位高度，将磁性开关安装在翻柱面板对应位置的导轨上，上下移动开关至触发/释放临界点，紧固定位螺钉。
七、GCC-PP 系列 选型指南
正确选型是确保PP防腐磁翻板液位计长期稳定运行的前提。请根据实际工况对照下表进行初步选型，具体参数请提供给我司技术支持进行最终确认。
| 选型因素 | 工况说明 | 推荐配置 | 参考型号 |
|---|---|---|---|
| 介质特性 | 盐酸、稀硫酸、氢氧化钠、一般酸碱盐溶液 | PP主体+PP浮子 | GCC-PP-S/PP |
| 介质特性 | 含少量固体颗粒或易结晶介质 | PP主体+PTFE浮子（表面光滑防粘附） | GCC-PP-S/PTFE |
| 量程范围 | 300~1500mm（小型储罐） | 标准侧装式，DN25法兰 | GCC-PP-S-□ |
| 量程范围 | 1500~4000mm（中大型储罐） | 标准侧装式，DN50法兰，加强型导向管 | GCC-PP-S-□ |
| 量程范围 | 地下池、开口槽、埋地储罐 | 顶装式，加长连接杆 | GCC-PP-T-□ |
| 输出信号 | 仅需就地目视观察 | 基础指示型（无远传） | GCC-PP-□-B |
| 输出信号 | 接入DCS/PLC远程监控 | 配4~20mA磁致伸缩远传变送器 | GCC-PP-□-R |
| 输出信号 | 高低位报警、泵阀联锁控制 | 配磁性控制开关（1~4点） | GCC-PP-□-K |
| 防爆要求 | 普通非防爆区域 | 标准型，IP54防护 | GCC-PP-□ |
| 防爆要求 | 易燃易爆气体环境（Zone 1/2） | 防爆型远传/开关，ExdⅡBT4 | GCC-PP-□-Ex |
具体选型请咨询安徽初辰（GCC）技术支持，提供介质名称、温度、压力、密度、量程、法兰规格及输出需求，我们将为您匹配最优配置方案。
八、GCC-PP 系列 常见问题（FAQ）
Q1：GCC-PP系列能测量哪些介质？对介质有什么要求？
A：GCC-PP系列适用于大多数无机酸（盐酸、稀硫酸、磷酸等）、有机酸、碱（氢氧化钠、氢氧化钾、氨水等）及盐类溶液。但不适用于浓硝酸、发烟硫酸、铬酸等强氧化性酸，以及温度超过70℃、压力超过0.1MPa的工况。介质密度必须≥0.5g/cm³，粘度≤0.4Pa·S，否则浮子可能无法正常浮动。
Q2：磁翻板液位计的"盲区"是什么意思？GCC-PP系列有盲区吗？
A：与超声波、雷达等非接触式液位计不同，磁翻板液位计属于接触式机械测量，理论上没有测量盲区。但由于浮子本身具有一定高度（通常为50~150mm），在液位极低（浮子未完全浮起）或极高（浮子顶到主体管顶部）时，指示可能存在微小偏差。标准GCC-PP系列的有效测量范围覆盖全量程，无需考虑盲区问题。
Q3：PP防腐型与不锈钢内衬PTFE型磁翻板液位计有什么区别？该如何选择？
A：两者核心区别在于材质耐温和耐压性能。PP防腐型适用于-20~70℃、常压工况，价格较低，性价比高；不锈钢内衬PTFE型适用于-20~200℃、≤2.5MPa工况，耐几乎所有强腐蚀介质，但价格较高。选型原则是：温度及压力较低时优先选用PP防腐型；介质温度高、有压力或腐蚀性极强时选用不锈钢内衬PTFE型。
Q4：GCC-PP系列的使用寿命有多长？需要定期维护吗？
A：GCC-PP系列结构简单，无电子电路和机械磨损件，在正常使用条件下使用寿命可达3~5年。日常无需特殊维护，建议每半年检查一次法兰连接处密封是否完好、翻柱翻转是否灵活。若介质含固体颗粒，建议每年拆检一次浮子，清除表面附着物，确保浮子活动自如。
Q5：介质有搅拌或泡沫会影响测量吗？
A：轻微搅拌和泡沫通常不影响测量，因为浮子位于主体管内，与容器内剧烈流动区域隔离。但如果搅拌导致液面剧烈波动，浮子可能在导向管内上下快速移动，造成翻柱翻转不稳定。建议安装时避开搅拌器正下方，或在容器与液位计之间加装缓冲管。对于大量持久性泡沫，泡沫层不影响液位计测量（测量的是液相界面），但需注意泡沫密度过低可能导致浮子部分失稳。
Q6：远传变送器输出4~20mA信号不稳定，可能是什么原因？
A：可能原因包括：①电源电压不稳定或低于DC 20V，需确保供电在DC 24V±10%范围内；②信号线屏蔽层未可靠接地，建议采用屏蔽双绞线并单端接地；③周围有强电磁干扰源（变频器、大功率电机），需远离干扰源或加装磁环滤波；④浮子运动不顺畅导致磁场变化不均匀，检查主体管是否垂直、浮子是否卡阻；⑤变送器本身故障，可联系售后更换。
Q7：安装后发现翻柱颜色与实际液位不一致（乱翻）怎么办？
A：首先检查液位计是否垂直安装，倾斜会导致浮子卡阻。其次确认主体管周围无导磁体干扰。然后用磁钢沿翻柱面板自上而下导引一次，强制所有翻柱复位。最后缓慢开启引液阀门，让介质平稳进入，避免液体急速冲击浮子。若问题持续，可能是浮子磁钢退磁或翻柱磁柱失效，需联系厂家更换。
九、GCC-PP 系列 包装与售后服务
标准包装清单
PP防腐磁翻板液位计主体 1台（含磁性浮子）
磁翻柱指示面板 1套（已安装于主体管）
法兰密封垫片 2片（PTFE材质）
安装使用说明书 1份
产品合格证及检验报告 1份
防爆型另附防爆合格证复印件 1份
质保与售后
质保期限：自出厂之日起18个月，因产品质量问题导致的故障免费维修或更换。
技术支持：7×12小时技术咨询热线，提供安装指导、故障排查、参数设置等全方位技术支持。
选型指导：免费提供工况分析、产品选型、方案设计服务，确保仪表与现场工况精准匹配。
定制服务：支持非标定制，包括特殊量程、特殊法兰规格、特殊材质组合、高温高压变型设计等。
