GCC-3H超声波液位计-灌区蓄水池液位测量方案-安徽初辰

📋 核心摘要：针对农业灌区、明渠、水库等野外水位监测场景，GCC-3H 超声波液位计凭借低功耗、IP68 防雨浸、非接触免维护的特点，结合太阳能供电与 4G/RTU 无线远传，为水利部门和大型农场提供高可靠、低成本的水位远程监测方案，大幅降低人工巡查成本。

一、农业与水利水位监测面临的挑战

灌区蓄水池、灌溉渠道、水库及河道的水位数据是水资源调度和防洪决策的基础。然而，野外环境对监测设备提出了严峻考验：

• 供电困难：大部分监测点没有市电，必须依靠太阳能或电池供电，要求仪表功耗极低。

• 环境恶劣：暴晒、雨淋、风沙、雷电等自然条件，要求仪表具备高防护等级和防雷能力。

• 无人值守：点位分散，交通不便，不可能频繁派人现场查看，要求设备长期免维护且能自诊断。

• 安装条件有限：多采用立杆或桥架安装，探头需能适应户外支架，并抗风振。

• 数据远传：水位数据需通过无线方式（4G、LoRa、NB-IoT）实时上传至管理中心。

传统的投入式液位计因淤泥堵塞、雷击损坏率高，已经不能满足现代智慧水利的要求。**GCC-3H 超声波液位计配合 RTU 成为野外水位监测的优选**。

二、GCC-3H 在农业水利中的核心优势

• 🔋 低功耗设计：支持 24V DC 供电，典型功耗 < 3W，极易与太阳能电池板、充电控制器集成，实现全天候不间断运行。

• 🛡️ IP68 无惧风雨：探头可完全防尘防水，即使暴雨导致水位淹没探头（短时）也不会损坏，适合河道、水库等水位波动大的环境。

• 🎯 窄波束角适应狭窄渠道：5°~8°波束角避免打到渠壁或桥墩，保证在梯形断面渠道或桥下安装时数据准确。

• 🧠 智能回波抗干扰：风浪、漂浮物、泡沫等影响可通过 SIG 算法和阻尼设置抑制，输出平稳水位。

• ⚙️ 免维护，十年长寿命：没有任何水下部件，不受泥沙掩埋影响，几乎不需要下水维护，特别适合交通不便的野外站点。

• 🔌 标准信号输出：模拟量 4-20mA 或数字量 RS485（Modbus 协议），可直接连接 RTU、DTU 等远传终端。

三、典型应用场景详解

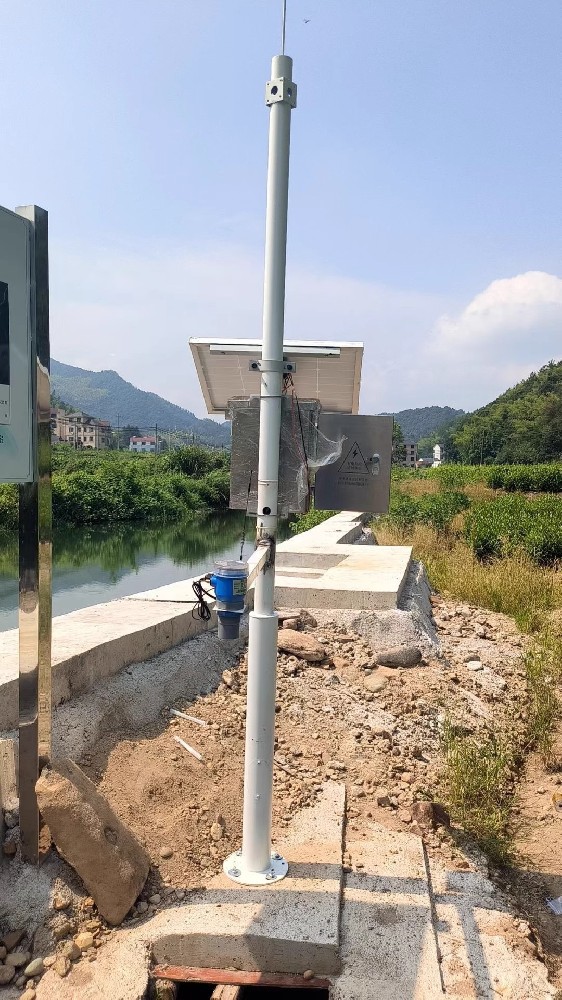

1. 灌区蓄水池水位监测

安装于蓄水池顶或立杆上，测量水面高度，为灌溉调度提供依据。太阳能供电+低功耗 GCC-3H+RTU，可将水位数据发送到手机 APP 或云端。

2. 干渠/支渠水位监测

在渠道的测桥或支架上安装，测量过水断面水位，配合巴歇尔槽或流速仪可推算流量。窄波束避免打到桥墩和渠壁。

3. 水库/塘坝水位监测

安装于岸边立杆或坝体上，向下测量水面。IP68 设计不怕大风大浪和偶尔的水位暴涨。防雷等级满足户外要求。

4. 河道水位与洪水预警

在城市防洪河道、山洪沟安装，作为内涝监测系统的一部分。通过 RTU 实时上传水位，超限自动报警，助力防灾减灾。

四、安装与调试要点

1. 安装方式

常用立杆安装：在岸边或渠旁竖起直径 76mm 左右的钢杆，用安装支架将探头伸出，确保波束角内无障碍物。探头应略高于历史最高水位至少 0.5m。

2. 太阳能供电系统配置

建议使用 100W 太阳能板 + 12V/65Ah 蓄电池 + 充放电控制器，输出 24V 给 GCC-3H 和 RTU 供电。可保证连续阴雨 5-7 天正常工作。

3. 防雷接地

立杆顶端安装避雷针，接地电阻 < 4Ω。仪表信号线加装信号防雷器，电源输入端加装电源防雷器。

4. 参数设置

设置空罐距离（探头到渠底或最低水位距离），满罐距离（探头到最高水位距离）。阻尼时间可适当加大（30~60 秒）以平滑波浪引起的波动。

五、选型指南与参数表

通用技术参数同前。特别推荐 RS485 版本，方便与 RTU 集成。

六、FAQ

Q1: 完全用太阳能供电，能行吗？

可以。GCC-3H 功耗 < 3W，搭配标准太阳能套装（100W板+65Ah电池），可以保证全天候运行，连续阴雨天也能坚持一周以上。

Q2: 探头被水淹了会坏吗？

IP68 设计允许短时间浸水（30 分钟），但长期浸泡可能缩短寿命。建议安装高度高于历史最高水位。

Q3: 大风天气水面波动影响测量吗？

可通过设置较大的阻尼时间（如 60s）来平滑读数，SIG 算法也能抑制波浪干扰，保证输出稳定。

💬 客户评价

“在灌区用了 12 台 GCC-3H，配合太阳能和 4G RTU，手机上就能看到每个蓄水池的水位，再也不用每周开车跑一趟了，省时省力。”—— 某大型灌区管理局 刘工
