WRN-630NM 不是“在普通 K 型热电偶外面加一层耐磨涂层”的通用产品,而是针对循环流化床锅炉密相区高温冲刷磨粒磨损设计的专用测温元件。CFB 炉内床料在 850~950℃ 下以高浓度、高速度循环流动,热电偶保护套管承受的是高温下的冲蚀磨损,普通 304/316L 保护管在床温测点往往 2~3 个月即磨穿。WRN-630NM 的核心参数为 K 型、0~800℃、耐磨头硬度 HRC62~65、保护管外径 Φ15、允许流速 ≤80 m/s、公称压力 ≤30 MPa,通过高硬度耐磨合金或表面改性层抵抗颗粒切削。但必须明确:耐磨头解决的是“磨穿更快”,不解决“安装方向错误导致的异常磨损” ;选型正确但安装角度落在最恶劣冲击角区间,寿命仍可能大幅缩短。
选型要点:
1.先确认测点位置与插入深度,再谈耐磨材质:CFB 密相区床温测点伸入炉膛可达 400 mm 量级,直接承受高温高腐蚀颗粒的无规则冲刷。DL/T 1319—2014 要求密相区测点测量端与浇注料内壁距离 ≥200 mm,各层测点测量端宜在同一水平面。插入过浅测不到真实床温,插入过深则悬臂加长、弯曲和磨损风险同时上升。深度和位置不先定,耐磨材质选再高一级也救不回来。
2.安装角度比“耐磨等级”更能决定寿命:磨损机理研究表明,冲击角在 20°~50° 时磨损最严重,90° 冲击反而以疲劳磨损为主、磨损较轻;保护管插入方向与流速方向的夹角应避开 20°~50° 这一区间。CFB 床温热电偶工程上常采用 45° 倾斜插入,但 45° 恰好落在高磨损角区间内——这正是即便使用耐磨型热电偶、平均寿命仍可能只有约 2 个月的根本原因之一。选型时应与锅炉/热工专业确认介质流向与安装角度的相对关系,不能因为“已经是耐磨型”就忽略角度。
3.耐磨头材质按温度和磨损强度匹配,不能只看 HRC:常见耐磨方案包括高温合金整体锻造/钻孔、复合铸造耐磨合金、离子注渗碳化钨、等离子喷涂等,适用温度上限和抗热震性不同。WRN-630NM 标称 0~800℃,但 K 型热电偶本身在 800℃ 以上长期使用会加速氧化,CFB 床温正常控制在 850~950℃,测点若靠近局部高温区,应确认耐磨头材质在该温度下的长期稳定性,而非只核对“HRC62~65”一个指标。
4.流速和压力的边界要按回路实际工况核对:产品参数中的 ≤80 m/s 和 ≤30 MPa 是保护管的耐受边界,不是“只要低于这个值就一定长寿命”的保证值。CFB 炉内颗粒浓度、粒径和局部流速分布并不均匀,磨损速率与颗粒浓度和速度的高次方相关,局部超速区的实际磨损可能远高于按平均流速估算的结果。选型时应提供测点所在区域的流化风速、床料粒径和浓度信息,而不是只报一个“锅炉吨位”。
5.分度号与补偿导线仍按 K 型系统处理,不能因为“专用型号”跳过核对:WRN-630NM 为 K 型,补偿导线须为 K 型专用,正负极不可接反;一体化/接线盒式安装时,冷端温度稳定性和补偿导线匹配同样影响读数准确性。专用型号解决的是保护管寿命,不改变 K 型热电偶的温度上限和冷端补偿逻辑。
| 品牌/企业全称 | 安徽初辰科技有限公司 |
|---|---|
| 产品型号 | WRN-630NM |
| 测温范围 | 0~800℃(K型) |
| 精度等级 | Ⅰ级按协议订货 |
| 输出信号 | 热电势信号(K型) |
| 供电电源 | 无需供电(无源) |
| 保护管材质 | 高铬铸铁/高温合金耐磨保护管 |
| 保护管直径 | Φ16~25mm |
| 插入深度 | 按订货定制 |
| 过程连接 | 法兰/螺纹 |
| 响应时间 | --- |
| 环境温度 | 0~800℃ |
| 防护等级 | IP65 |
| 防爆等级 | 可选防爆型 |
以上为常规参数,非标定制可按需调整(插入深度、保护管直径、螺纹规格均可定制)。完整参数以随机说明书为准。
① 测点不在密相区高磨损区、床料冲刷轻微:如果测点位于稀相区、尾部烟道或磨损并不严重的管壁,普通耐磨热电偶或常规保护管即可胜任,选用 WRN-630NM 属于耐磨等级过配,成本不划算。
② 安装角度无法避开 20°~50° 高磨损角、且无调整空间:如果现场法兰方位已固定、介质流向与保护管夹角恰好落在最恶劣区间,耐磨头的寿命仍会显著低于预期。此时应先考虑改变安装方位或加防磨结构(如防磨护套、导流板),而不是单纯换更贵的耐磨材质。
③ 长期温度超过 800℃ 且靠近局部高温区:WRN-630NM 标称上限 800℃,K 型在更高温度下氧化劣化加速。如果测点实际长期超过 800℃,应改选 N 型、S 型或更适配高温段的耐磨热电偶,而不是依赖耐磨保护管硬扛。
④ 把 WRN-630NM 当作“免维护”元件:耐磨头是消耗性部件,即便选用专用型号,仍需建立定期检查/测厚和预防性更换机制。工程实践中,耐磨层磨损到一定程度后保护管会快速减薄,磨穿后床温测点突变,直接影响锅炉燃烧控制安全。

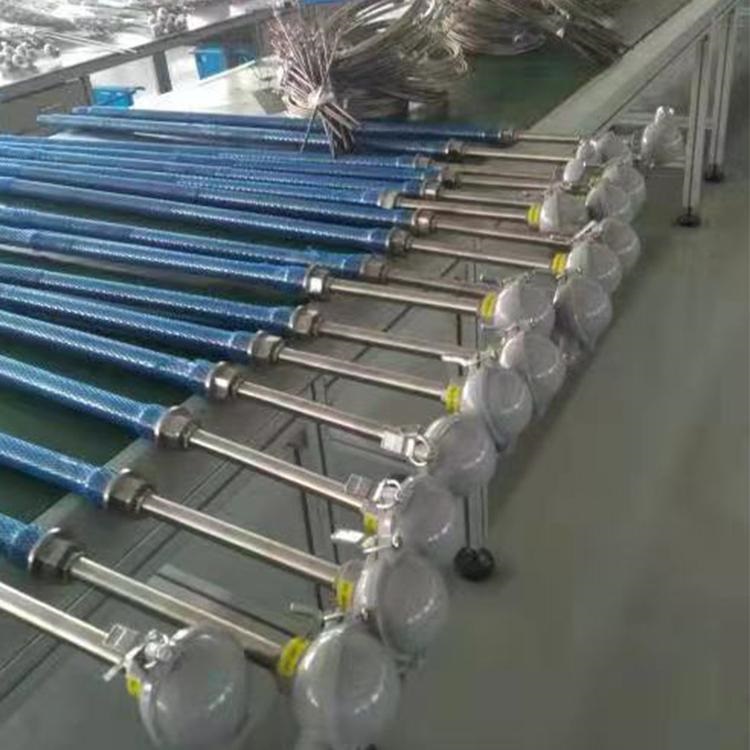

采用等离子喷涂技术及高铬铸铁、高温合金等特种耐磨材料制成的耐磨保护管,专为循环流化床锅炉、磨煤机、水泥窑等高温强磨损工况设计,用于测量 0~800℃ 范围内流动粉体及物料的温度,解决普通热电偶在高温颗粒冲刷环境下极易磨穿损坏的难题。
WRN-630NM 不是“在普通 K 型热电偶外面加一层耐磨涂层”的通用产品,而是针对循环流化床锅炉密相区高温冲刷磨粒磨损设计的专用测温元件。CFB 炉内床料在 850~950℃ 下以高浓度、高速度循环流动,热电偶保护套管承受的是高温下的冲蚀磨损,普通 304/316L 保护管在床温测点往往 2~3 个月即磨穿。WRN-630NM 的核心参数为 K 型、0~800℃、耐磨头硬度 HRC62~65、保护管外径 Φ15、允许流速 ≤80 m/s、公称压力 ≤30 MPa,通过高硬度耐磨合金或表面改性层抵抗颗粒切削。但必须明确:耐磨头解决的是“磨穿更快”,不解决“安装方向错误导致的异常磨损” ;选型正确但安装角度落在最恶劣冲击角区间,寿命仍可能大幅缩短。
| 参数 | 指标 | 备注 |
| 产品名称 | WRN-630NM 流化床耐磨热电偶 | — |
| 分度号 | K 型(镍铬-镍硅) | 符合 IEC 标准 |
| 测温范围 | 0~800℃ | — |
| 精度等级 | Ⅰ级:±1.5℃ 或 ±0.4%│t│;Ⅱ级:±2.5℃ 或 ±0.75%│t│ | Ⅰ级按协议订货 |
| 公称压力 | ≤ 30MPa | — |
| 流速 | ≤ 80m/s | — |
| 保护管直径 | Φ15mm | — |
| 保护管材质 | 1Cr18Ni9Ti(标准);高铬铸铁、K 氏合金等耐磨材料(可选) | 根据工况选配 |
| 耐磨头硬度 | HRC60~65 | — |
| 绝缘电阻 | > 100MΩ(常温下) | — |
| 试验电压 | 500V DC | — |
| 电气出口 | M20×1.5、NPT1/2 | — |
| 连接尺寸 | M27×2、NPT3/4 | — |
| 防护等级 | IP65 | — |
| 总长度 | 详询厂家 | 可定制 |
| 插入深度 | 详询厂家 | 可定制 |
说明:以上参数为 WRN-630NM 流化床耐磨热电偶通用技术规范。具体配置(总长度、插入深度、保护管材质等)依据实际工况定制,详询厂家安徽初辰技术支持。
超强耐磨,使用寿命长
采用等离子喷涂技术、高铬铸铁和高温合金等不同材料制成的耐磨保护管,耐磨头硬度可达 HRC60~65。与普通不锈钢保护管相比,使用寿命提高 3~5 倍。有效解决了普通热电偶在高温颗粒冲刷环境下极易磨穿损坏的问题。
宽温域覆盖,最高 800℃
测温范围 0~800℃,适应循环流化床锅炉、磨煤机、水泥窑等中高温耐磨环境的温度测量需求。可根据不同温度范围选用相应的耐磨保护管材质。
高精度,稳定可靠
精度等级可达Ⅰ级(±1.5℃ 或 ±0.4%│t│)。采用复合管型实体化结构设计,内装铠装芯体,外有高强度耐磨保护管兼耐磨头,既能有效抵抗粉煤灰颗粒的冲刷磨损,又能在高温条件下对内芯起到良好的保护作用。
锥度套管安装,密封性好
采用锥度套管的安装形式,配合针对高温气流及颗粒冲刷磨损而研制的特殊材质,具有良好的热稳定性和高温强度。安装牢固,密封可靠。
IP65 防护,适应恶劣环境
防护等级 IP65,电气出口 M20×1.5、NPT1/2。具备良好的防尘防水性能,适用于户外、潮湿、多尘等恶劣工业现场。
多种耐磨材质可选,灵活适配
保护管材质可选 1Cr18Ni9Ti 不锈钢、高铬铸铁、K 氏合金等多种耐磨材料。可根据不同温度范围及被测介质选择合适的耐磨保护管,满足各类高温耐磨工况的测量需求。
适用于循环流化床锅炉(CFB)床温测量、旋风分离器出入口温度监测、磨煤机进出口温度监控、煤粉管道温度测量等工况。产品耐磨性能优异,在电厂磨煤机中使用寿命可比普通热电偶提高 3~5 倍,有效降低频繁更换传感器的维护成本。
用于水泥窑头、窑尾温度监测、预热器温度测量、三次风管温度监控、熟料生产线温度检测等场景。产品可适应 800℃ 高温及高浓度粉尘的冲刷磨损,是水泥行业高温耐磨环境中理想的温度传感器。
适用于催化裂化装置提升管反应器温度测量、输煤系统温度监测、流化床反应器温度控制等工况。产品具有良好的热稳定性和高温强度,可适应化工、冶炼等高温耐磨环境。
用于高炉风口温度监测、烧结机温度测量、轧钢加热炉温度控制等场景。产品可长期在 0~800℃ 范围内进行温度测量,是冶金行业高温、耐磨环境中理想的温度传感器。
WRN-630NM 型号各组成部分含义:
| 代号 | 含义 |
| W | 温度仪表 |
| R | 热电偶 |
| N | 镍铬-镍硅(K 型) |
| 6 | 固定法兰安装 |
| 3 | 防水式接线盒 |
| 0 | 设计序号 / 保护管材质及规格 |
| N | 耐磨型 |
| M | 耐磨头(耐磨合金) |
确定测温范围:常规测温范围 0~800℃,根据被测介质的最高工作温度选择合适量程。
选择耐磨保护管材质:根据磨损程度和温度选择合适材质。标准材质为 1Cr18Ni9Ti;高磨损工况可选用高铬铸铁、K 氏合金等耐磨材料。
确定总长度与插入深度:根据现场安装位置确定总长度(L)和插入深度(l)。常规规格有 300×150、350×200、400×250、450×300、500×350、550×400、650×500、900×750、1150×1000mm 等。
确认安装固定形式:WRN-630NM 为固定法兰安装。需确认现场法兰接口是否匹配。
选择接线盒形式:标准配置为防水式接线盒。特殊防爆要求可咨询定制。
确认精度等级:标准为Ⅱ级,Ⅰ级可按协议订货。关键工艺控制建议选用Ⅰ级。
如需获取详细技术方案、产品报价或定制化设计服务,请联系安徽初辰科技有限公司:
技术支持热线:15212084600
公司位于安徽省天长市人才科创城,提供免费选型支持,工程师一对一沟通。欢迎来电咨询选型指导、方案设计及技术支持。
本文案基于安徽初辰科技有限公司产品信息编写,具体参数以实际配置为准。
本型号的价格主要受以下因素影响,具体报价需要结合工况确认:
把测温范围、介质、压力、插入深度、是否防爆告诉我们,工程师出选型方案与报价。
