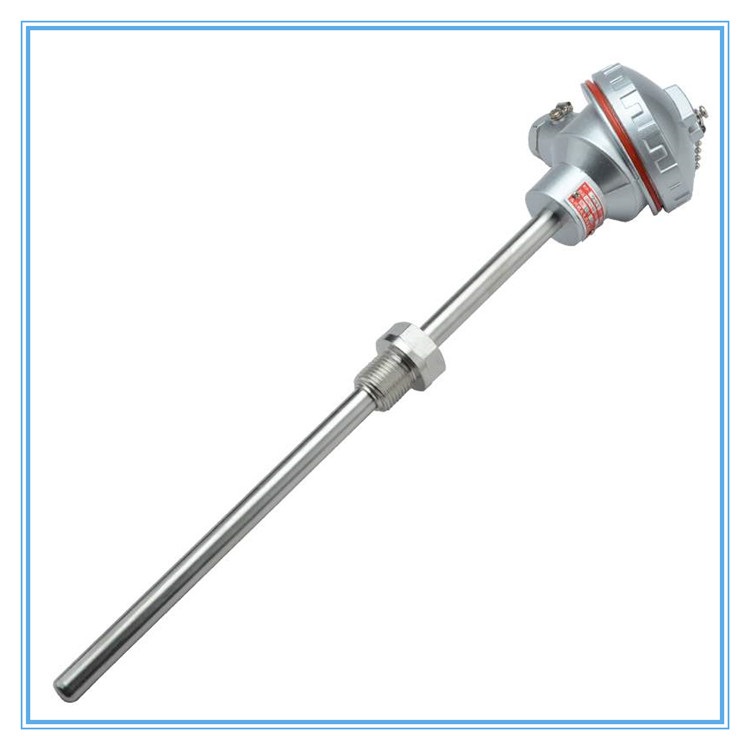

WRNB-338TG-JY25 热电偶 | K型 防爆 铠装 加长插入 工业测温

产品介绍

核心原理

WRNB-338TG-JY25 热电偶 是 K 型防爆铠装热电偶，采用镍铬-镍硅作为测温元件，外覆不锈钢铠装保护套。铠装结构将热电偶丝与绝缘材料紧密封装在金属保护管内，具有直径小、可弯曲、响应快、耐高压等优点。当测量端与参考端存在温差时，产生热电势信号，通过补偿导线传输至显示仪表或控制系统。本型号采用加长插入设计（JY25），适用于管道、储罐等需要深插入的工况，隔爆型接线盒（Ex d IIC T1~T6）适用于石油、化工等爆炸性环境。

核心技术参数

产品核心优势

• 🔒 防爆设计：隔爆型接线盒（Ex d IIC T1~T6），通过国家防爆认证，适用于石油、化工等爆炸性环境。

• ⚡ 铠装结构：热电偶丝与绝缘材料紧密封装在金属保护管内，直径小（Φ3~Φ8mm），可弯曲，响应速度快（τ0.5 ≤ 3秒）。

• 📏 加长插入设计（JY25）：插入深度可达 2500mm，适用于大型管道、储罐、反应器等需要深插入的工况。

• 🛡️ 耐压性能好：铠装结构耐压可达 30MPa，适用于高压管道、液压系统等工况。

• 🔧 多种安装方式：固定螺纹、法兰连接、卡套接头可选，适应不同设备接口。

• 🌡️ 宽温测量范围：-40℃ ~ 800℃（长期），短期可达 1000℃，满足大多数工业测温需求。

• 💪 耐腐蚀性强：铠装材质可选 316L 不锈钢或 Inconel600，适用于腐蚀性介质环境。

安装调试指南

安装前准备： 确认测温点位置及插入深度，选择合适的铠装直径和过程连接；准备匹配的螺纹或法兰接口；准备补偿导线（K型专用补偿导线）及显示仪表。

安装步骤：

1. 机械安装：将铠装热电偶插入安装孔，螺纹连接需缠绕生料带，法兰连接需对称紧固螺栓，卡套接头需均匀拧紧卡套螺母。确保插入深度达到测温点，铠装部分可适当弯曲以适应管道走向。

2. 电气连接：按接线盒内标识连接补偿导线（正极接红色，负极接蓝色）。补偿导线必须与 K 型热电偶匹配，极性正确。接线盒盖拧紧，确保隔爆面清洁无损伤。

3. 密封处理：检查所有连接处密封性，防止介质泄漏。对于防爆型热电偶，隔爆面必须保持清洁，紧固螺栓需均匀拧紧。

4. 通电测试：通电后观察显示仪表是否正常显示温度，可用标准温度源或对比测量验证准确性。

5. 固定线缆：补偿导线应穿管屏蔽，远离强电磁干扰源，固定牢靠。

行业应用场景

• 石油化工：管道温度监测、储罐温度测量、反应釜温度控制（防爆区域）。

• 电力行业：锅炉烟气温度、汽轮机轴瓦温度、变压器油温监测。

• 制药行业：反应罐温度、发酵罐温度、灭菌柜温度测量（卫生级要求）。

• 食品行业：杀菌釜温度、管道温度、储罐温度监测。

• 液压气动：液压系统油温、压缩机排气温度测量。

• 环保行业：烟气脱硫温度、焚烧炉温度监测。

选型指南

1. 确认测温范围：根据工艺温度选择，K型适用于 -40~800℃（长期），超过 800℃ 需选用 N 型或高温铠装。

2. 选择铠装直径：Φ3~Φ5mm 适用于快速响应场合；Φ6~Φ8mm 适用于一般工业测量，强度更高。

3. 确定插入深度：根据管道直径或容器深度确定，JY25 加长型可达 2500mm。

4. 选择过程连接：螺纹连接适用于小口径管道；法兰连接适用于储罐或大口径管道；卡套接头适用于高压场合。

5. 选择铠装材质：普通环境选 316L 不锈钢；高温或腐蚀环境选 Inconel600。

6. 确认防爆要求：爆炸性环境必须选用防爆型（Ex d IIC T1~T6）。

⚠️ 注意事项： 铠装热电偶可适当弯曲，但弯曲半径不应小于铠装直径的 5 倍；安装时避免铠装层受机械损伤；补偿导线必须与 K 型热电偶匹配，且远离强电磁干扰源；定期校验，确保测量精度。
