UHZ-518系列高温高压磁翻板液位计产品目录
全系列22种型号 | 温度范围-40℃~+350℃ | 压力范围0~10MPa | 测量范围300~15000mm

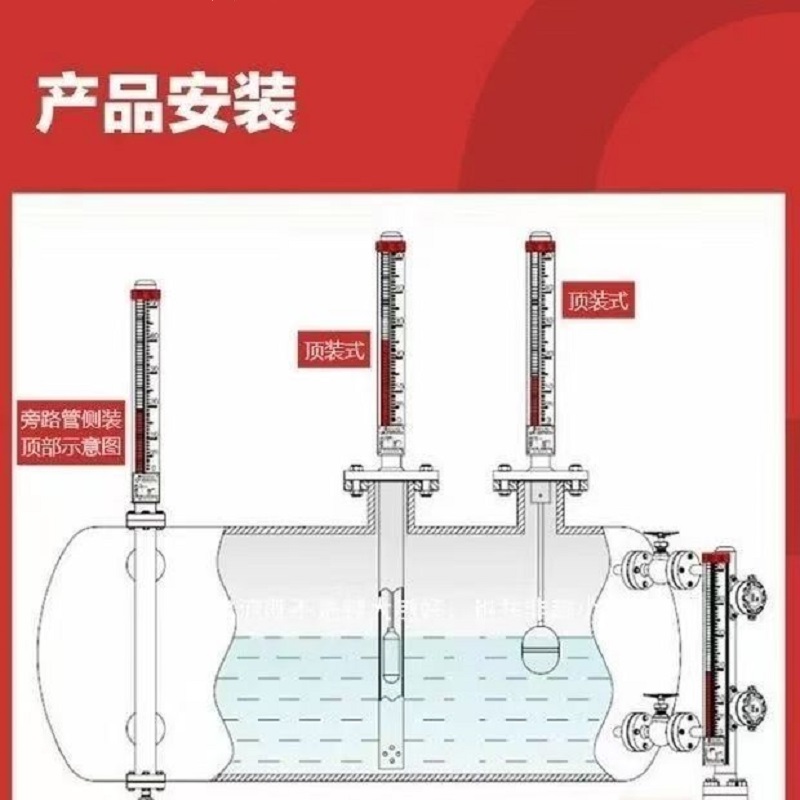

侧装式安装
就地翻板显示

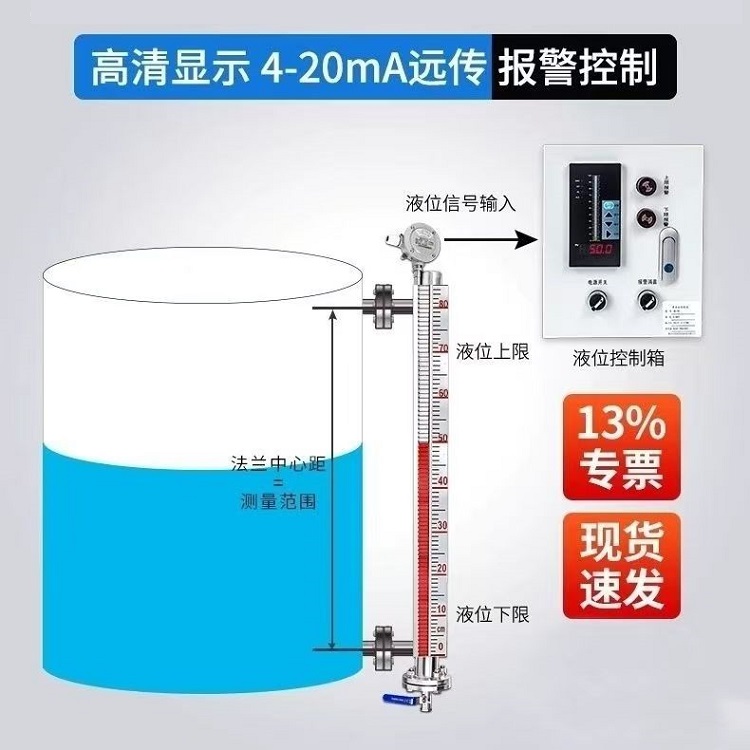

可选4-20mA远传
最高520℃
最高32MPa
防腐型可选
防爆设计
卫生级型号
产品系列概览

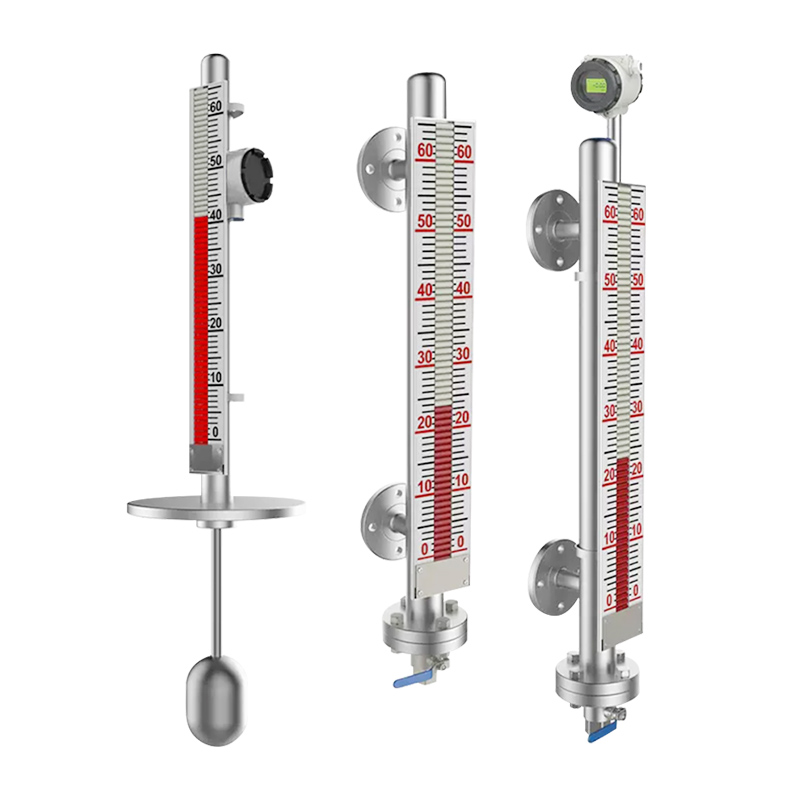

安徽初辰UHZ-518系列高温高压磁翻板液位计，专为苛刻工业环境设计，涵盖从常温常压到超高温高压的全系列解决方案。
🏭
标准型系列
适用于通用工况，中性介质
C10: 标准型 (-20~150℃, 0-2.45MPa)
C11: 高压型 (-20~150℃, 2.45-9.6MPa)
C12: 高温高压型 (-20~350℃, 2.45-9.6MPa)
🛡️
防腐型系列
适用于腐蚀性介质环境
C15: 耐腐型 (316L材质)
C16: 防腐型PP (-20~100℃, 0-0.6MPa)
C19: PTFE内衬型 (-20~180℃, 0-2.5MPa)
🔥
特种工况系列
极端温度压力环境
C17: 超高温高压型 (-20~350℃, 10MPa)
C18: 极高压力型 (-20~200℃, 10MPa)
C13: 低温防霜型 (>-40℃)
🎯
专用型系列
特定介质或行业应用
C14: 液氨/LPG专用 (0.45-0.7g/cm³)
C20: 夹套保温型 (易结晶介质)
C21: 高粘度介质型 (沥青、重油)
C22: 食品专用型 (卫生级)
型号参数对照表
UHZ-518系列22种型号技术参数对照，便于快速选型。
| 型号 | 结构特点 | 接液材质 | 温度范围 | 压力范围 | 介质密度 | 测量范围 | 典型应用 |
|---|---|---|---|---|---|---|---|
| C10 | 标准型 | 304/1Cr18Ni9Ti | -20 ~ +150℃ | 0 - 2.45MPa | 0.5 - 2.0g/cm³ | 300 - 8000mm | 通用工况，水、油品等 |
| C11 | 高压型 | 304/1Cr18Ni9Ti | -20 ~ +150℃ | 2.45 - 9.6MPa | 0.5 - 2.0g/cm³ | 300 - 8000mm | 中高压储罐、压力容器 |
| C12 | 高温高压型 | 304/1Cr18Ni9Ti | -20 ~ +350℃ | 2.45 - 9.6MPa | 0.5 - 2.0g/cm³ | 300 - 8000mm | 锅炉汽包、高温反应器 |
| C13 | 低温防霜型 | 304/1Cr18Ni9Ti | > -40℃ | 0 - 2.45MPa | 0.5 - 2.0g/cm³ | 300 - 3500mm | 液化天然气(LNG)、低温储罐 |
| C14 | 液氨/LPG专用 | 304/1Cr18Ni9Ti | -20 ~ +150℃ | 0 - 2.45MPa | 0.45 - 0.7g/cm³ | 300 - 15000mm | 液氨、液化石油气球罐 |
| C15 | 耐腐型 | 316L/00Cr17Ni14Mo2 | -20 ~ +150℃ | 0 - 2.45MPa | 0.5 - 2.0g/cm³ | 300 - 8000mm | 弱腐蚀性化工介质 |
| C16 | 防腐型(PP) | PP(外层玻璃钢) | -20 ~ +100℃ | 0 - 0.6MPa | 0.5 - 2.0g/cm³ | 300 - 5000mm | 强酸、碱等腐蚀性介质 |
| C17 | 超高温高压型 | 310S/2520 | -20 ~ +350℃ | 10.0MPa | 0.5 - 2.0g/cm³ | 300 - 6000mm | 超高温高压反应器、裂解炉 |
| C18 | 极高压力型 | 316L+堆焊 | -20 ~ +200℃ | 10MPa | 0.8 - 2.0g/cm³ | 300 - 4000mm | 超高压容器、加氢反应器 |
| C19 | 防腐型(内衬PTFE) | PTFE(内衬) | -20 ~ +180℃ | 0 - 2.5MPa | 0.5 - 2.0g/cm³ | 300 - 15000mm | 强腐蚀高温介质 |
| C20 | 夹套保温型 | 304/316L | -20 ~ +300℃ | 0 - 4.0MPa | 0.5 - 2.0g/cm³ | 300 - 5000mm | 易结晶、高粘度介质 |
| C21 | 高粘度介质型 | 304/0Cr18Ni9 | -20 ~ +150℃ | 0 - 2.45MPa | 0.8 - 2.0g/cm³ | 300 - 15000mm | 沥青、重油、浆料等 |
| C22 | 食品专用型 | 304/1Cr18Ni9Ti | -20 ~ +150℃ | 0 - 1.6MPa | 0.5 - 2.0g/cm³ | 300 - 15000mm | 食品、饮料、制药行业 |
表注说明：
所有型号介质粘度限制：C14、C21、C22型号粘度≤0.05Pa·s，其余型号粘度≤0.04Pa·s
测量范围超过6000mm时可分段制造，需增加中间支撑法兰
法兰标准默认HG/T20592-20635，可按客户要求提供其他标准（ANSI、DIN、JIS等）
技术文件索取
点击以下链接直接通过QQ邮箱联系我们索取完整技术文件：
技术文件索取
UHZ-518系列详细技术规格书
文件格式：PDF 文件大小：2.1MB
包含全系列22种型号的详细技术参数、性能曲线、安装尺寸及选型指南。
材料选择指南与耐腐蚀表
文件格式：PDF 文件大小：1.5MB
包含各种材料在不同介质中的耐腐蚀性能数据、选型对照表和材料兼容性指南。
全系列型号尺寸图纸
文件格式：ZIP压缩包 文件大小：3.8MB
包含UHZ-518全系列22种型号的DWG/CAD格式尺寸图纸、法兰连接图及安装示意图。
产品认证与测试报告
文件格式：PDF 文件大小：4.2MB
包含防爆认证、压力容器认证、材料测试报告、性能测试报告及质量体系认证文件。
文件索取说明：点击上述"点击索取文件"按钮将自动打开您的邮件客户端，并已预填收件人邮箱(394821307@qq.com)和邮件主题。您只需填写公司名称、联系人、联系电话等信息后发送即可。我们将在收到请求后1个工作日内回复并提供相应技术文件。
快速选型指南
1
确定工况条件
明确介质名称、密度、粘度、腐蚀性；工作温度（最高/最低）；工作压力（最高/最低）；测量范围。
2
选择主体型号
根据温度和压力确定基础型号：常温常压选C10；高压选C11；高温高压选C12；超高温高压选C17；极高压力选C18。
3
选择材料配置
根据介质腐蚀性选择接液材料：中性介质选304；弱腐蚀选316L；强腐蚀选PP/PTFE；食品医药选316L抛光。
4
确定辅助功能
是否需要远传信号（4-20mA/HART/RS485）；是否需要报警开关；是否需要保温夹套；防爆等级要求。
‼️ 高温高压选型特别警告
对于C12、C17、C18等高温高压型号：
严禁超温超压使用：不得超过铭牌标注的最高工作温度和压力
必须考虑热膨胀：安装时要预留热膨胀空间
控制升降温速率：升温速率≤50℃/h，降温速率≤30℃/h
